概述
HT862是一款內置自適應升壓/AGC/限溫功能的單聲道智能音頻功率放大器。由鋰電池供電升壓至7.85V時， 4Ω負載條件下，能連續輸出7W功率（1%THD+N）。
HT862內置的自適應升壓可提供5.45V, 6.45V,7.45V, 7.85V四種輸出電壓選擇，以滿足不同的輸出功率需求。另外，該升壓還具有自適應功能，小音樂信號時不升壓，可大幅提高系統效率，延長電池續航
時間。。HT862內置了豐富的自動增益控制（AGC）功能，包括限幅（Limiter）和電池跟蹤（Battery Tracking）功能。限幅功能開啟后，即使輸入信號很大，音樂輸出也能被限制在指定的功率和THD+N之內；電池跟蹤功能開啟后，當電池電壓低于設定值，HT862能隨電池電壓降低而逐步減小增益以限制電池電流，此舉能大幅延長電池續航時間，并且能防止破音和過大的電流需求，降低電池在低電量時提前進入鎖死狀態的風險。
HT862還具有自動限溫控制（TFB）功能，在高功率輸出、高環境溫度等情況下導致芯片片內溫度較高時，芯片能自動降低系統增益，避免芯片進入過溫關斷保護模式，在保證音樂品質的前提下顯著提升音樂峰值功率。
HT862可在多種模式下自由切換，以滿足更多的系統應用需求：升壓+D類，升壓+AB類，單獨D類，單獨AB類。
HT862支持硬件控制模式和I2C控制模式。在I2C控制模式下，提供了豐富的功能和參數配置。此外，HT862內部集成免濾波器調制技術，能夠直接驅動揚聲器，內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。

特點
・具有電池跟蹤和限幅功能的自動增益控制（AGC）
- 電池跟蹤（Battery Tracking）功能：電池電壓較
低時，自動減小系統增益，延長電池續航時間
- 限幅（Limiter）功能：自由選擇音頻限制幅度，
使輸出音頻信號限制在固定失真水平內
・內置自適應同步升壓
- 小音樂信號時不升壓，可大幅提高系統效率，延
長電池續航時間
- 外圍無需二極管
・內置自動限溫控制功能
-特別適用于升壓8.5V+D類，升壓+AB類狀態下及
環境溫度較高的情況，顯著提升音樂峰值功率
・靜態電流：4.0mA, 3.6V
・效率：85%（VBAT = 4.2V, RL = 4Ω+22uH, Po =
0.6W）
・THD+N：0.02%（VBAT = 3.6V, RL = 4Ω+22uH, Po
= 0.5W, Class D）
・靈活配置：可選擇硬件或I2C控制模式
・電源
-升壓輸入VBAT：2.8V至5.0V
-升壓輸出VPOUT多種選擇：5.45V, 6.45V, 7.45V,
7.85V
・輸出功率
3.4 W (VBAT=4.2V, VPOUT = 5.45V, RL=4Ω,
THD+N=1%)
4.7 W (VBAT=4.2V, VPOUT = 6.45V, RL=4Ω,
THD+N=1%)
6.2 W (VBAT=4.2V, VPOUT = 7.45V, RL=4Ω,
THD+N=1%)
7.0 W (VBAT=4.2V, VPOUT = 7.85V, RL=4Ω,
THD+N=1%)
・二種增益選・二種增益選擇：25dB, 30dB； I2C控制模式下最大
支持80階音量調節
・多種模式可選：升壓+D類，升壓+AB類，單獨D類，
單獨AB類
・保護功能：過流/過熱/欠壓異常保護功能
・無鉛無鹵封裝，TSSOP20L-PP

應用
・藍牙音箱/Wi-Fi音箱 ・便攜式音箱 ・2.1聲道小音箱 ・擴音器
・iphone/ipod/ipod docking ・MP4, 導航儀 ・平板電腦，筆記本電腦 ・智能手機
・小尺寸LCD電視/監視器 ・便攜式游戲機

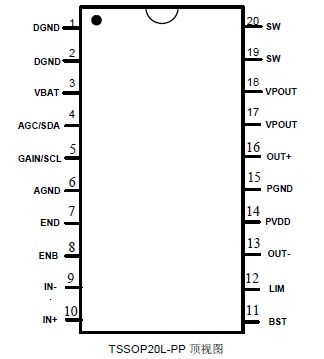

引腳信息

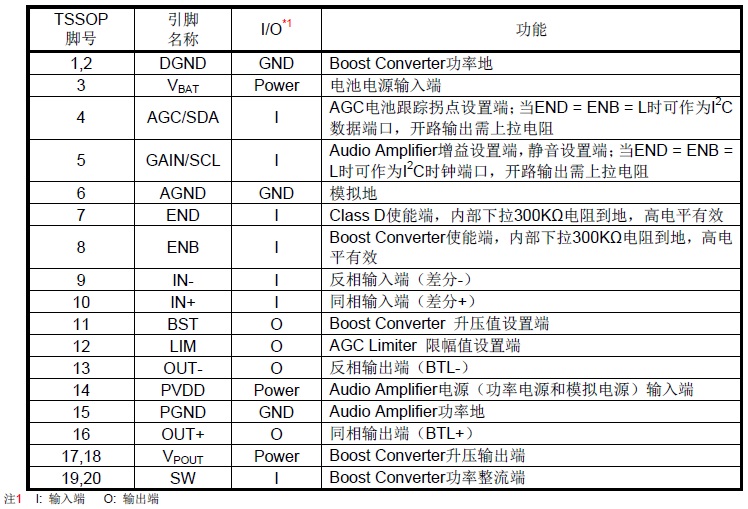

引腳定義

典型應用圖

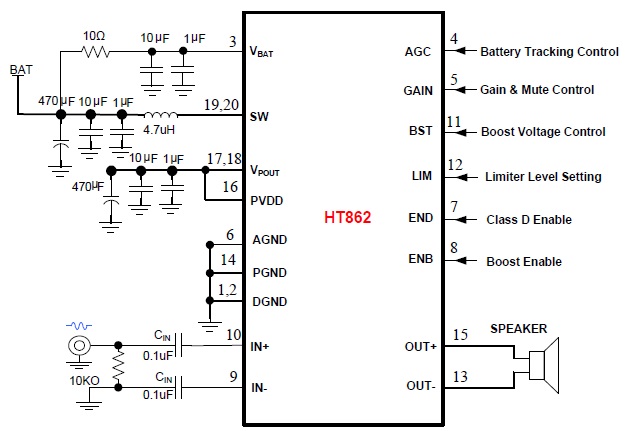

1. 硬件控制模式

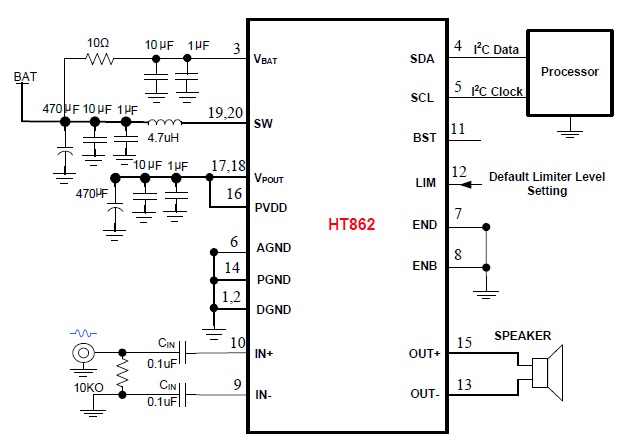

2. 軟件控制模式
