概要

CS8350C是一款固定21倍增益,帶防破音,AB/D切換,電源自動增益調節,功率限制,多階電源自適應功能,內置BOOST升壓模塊,R類立體聲音頻功率放大器。可以為4Ω 的負載 提供最高10W的恒定功率.AB類D類可切換模式的設計,最大限度的減少音頻子系統中功放對FM的干擾,電源自動增益調節功能可以在鋰電池電量低的時候，自動降低CS8350C的增益從而減少音頻子系統的輸出功率,延長鋰電池的播放時間.多階的電源 自適應功能能夠保證在各個輸入信號幅度范圍內對應合理的BOOST升壓幅度,最大限度的提升了音頻子系統的整體效率,延長了鋰電池的播放時間.防破音功能以及功率限制功能的合理有效的搭配使用,可以讓CS8350C有效的輸出各個功率范圍，為音頻子系統的輸出功 率的調節提供最大的便利性。

CS8350C的全差分架構和極高的PSRR有效地提高對RF噪聲的抑制能力。無需濾波器的PWM調制結構及內置的BOOST升壓模塊 ,以及CS8350C采用專有的 AERC((Adaptive Edge Rate Control)技術,在音頻全帶寬范圍內極大地降低了EMI的干擾，對60cm的音頻線，在FCC的標準下具有超過20dB的裕量,另外CS8350C內置了過流保護,短路保護和過熱 保護,有效的保護芯片在異常的工作條件下不被損壞。CS8350C提供了纖小的的TSSOP28-PP封裝形式供客戶 選擇,其額定的工作溫度范圍為-40℃至85℃。

描述

內置BOOST模塊R類結構,集成D類AB類兩種模式

輸出功率

PO   at  10% THD+N, VIN = 3.7V

RL = 4 Ω+22uH    10.1W(D MODE NCN OFF）

PO   at  1% THD+N, VIN = 3.7V

RL = 4 Ω+22uH    8.2W(D MODE NCN OFF）

優異的"噼噗-咔嗒"(pop-noise)雜音抑制能力

工作電壓范圍：2.5V到5.5V

電源自動增益調節功能

多階電源自適應功能

內置4種防破音模式

內置POWER-LIMIT(功率限制功能)

無需濾波的Class-D結構

82%的效率

高電源抑制比(PSRR)：在217Hz下為70dB

啟動時間 (100ms)

靜態電流   (11mA)

低關斷電流 (＜0.1µA)

過流保護，短路保護和過熱保護

符合Rohs標準的無鉛封裝

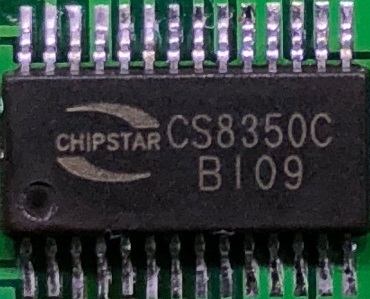

封裝

TSSOP28-PP

應用

便攜式藍牙音箱

引腳排列及定義

典型應用圖
