簡介
VAS5280A是5V輸入，帶路徑管理的升壓模式充電管理 IC，無需電池或使用深度放電的電池即可瞬時啟動，適用于雙節串聯鋰/聚合物電池。能自適應任意 5V 電源進行充電，并且有輸入過壓、欠壓保護。采用同步整流架構，內置MOSFET高度集成，外圍元件簡單。通過調節外置電阻，可使升壓充電電流最大達 1A ，效率 90%。芯片有多重保護功能：過溫熱反饋調節、過溫關斷、充電計時、電池過壓與短路保護、電池溫度檢測、異常時停止充電并作燈號異常指示。
QFN 封裝提供電池動態均衡的功能，在充電時自動均衡兩節電池電壓，此功能可以增加電池的使用壽命。
提 供兩種封裝 SOP8-E （ 無均衡功能）和QFN4X4-16L（帶均衡功能）。

特點
 功率 MOS 內置，輸入 5V/2A，效率達 90%
 內置充電路徑管理
 自動調節輸入電流，自適應任意 5V 供電設備
 輸入耐壓可達 18V
 電池飽充電壓 8.4V（另有飽充電壓 8.7V 可選）
 動態均衡兩節電池電壓
 短路涓流/預充涓流/定電流/定電壓模式
 充電電流由外部電阻靈活調節
 雙 LED 充電狀態指示
 輸入過壓、欠壓保護
 輸出過流、過壓、短路保護
 支持充電 NTC 溫度保護
 芯片過溫熱反饋調節，過熱關斷保護
 充電超時保護

應用
 藍牙音箱
 POS 機，打印機
 電子煙
 微型投影儀
 應急燈
 其他以雙節鋰/聚合物電池供電設備

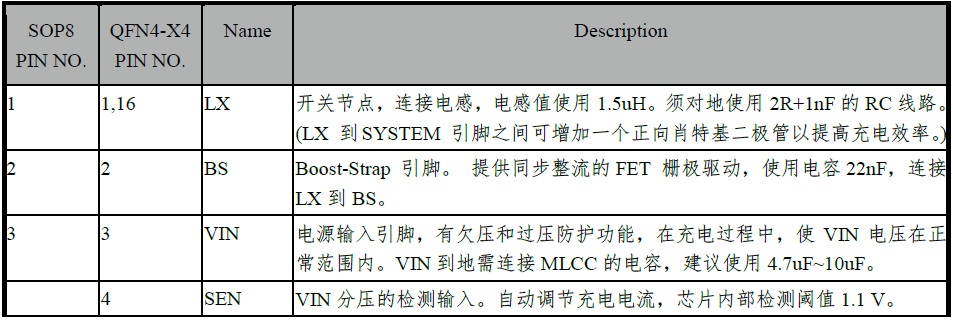

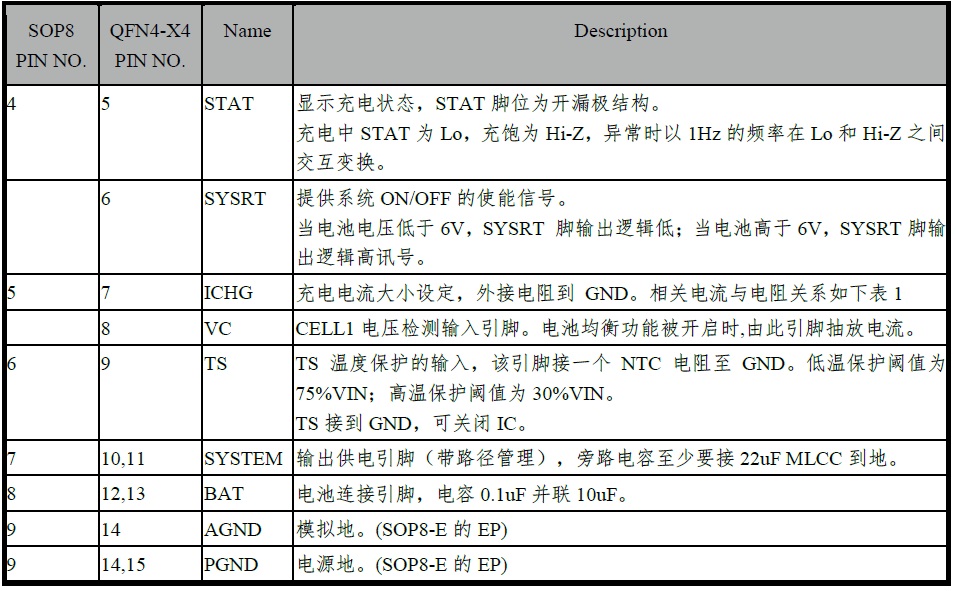

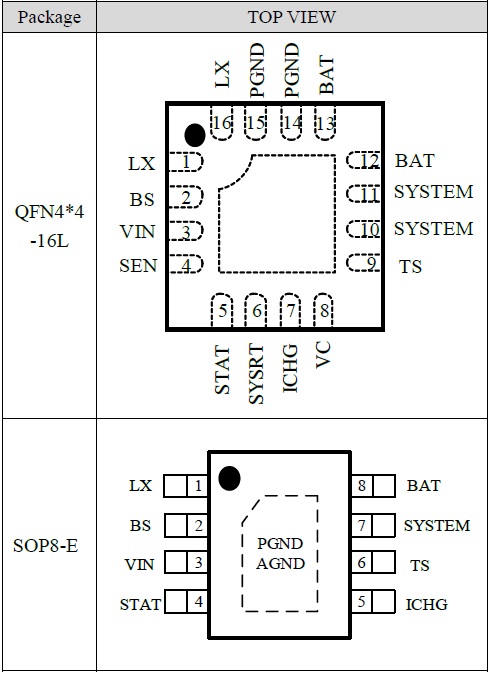

管腳排列及定義

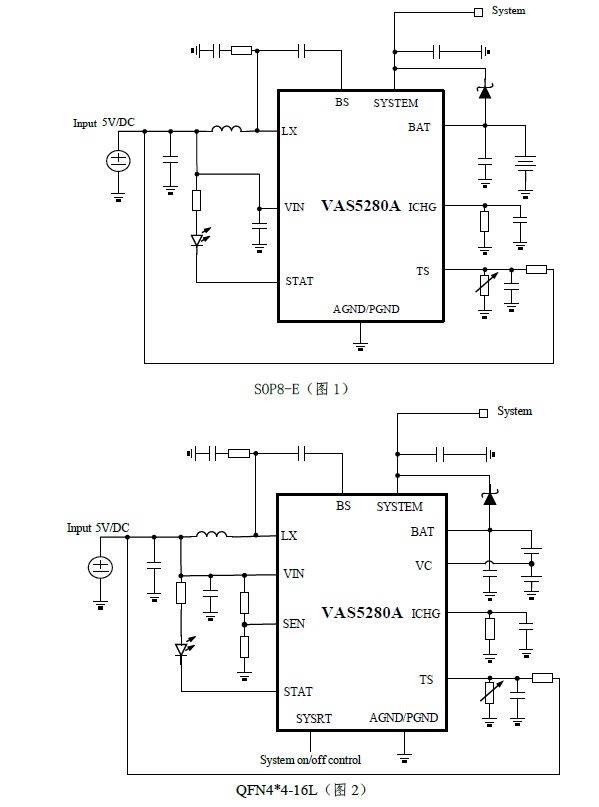

典型應用原理圖

電源路徑管理說明:
VAS5280A 提供了充電路徑管理，SYSTEM 引腳為供電腳，適配器接入時，當 VBAT< 2V，SYSTEM輸出 4.2V；當 2V6V，SYSTEM 輸出 VBAT+0.1V 電壓。以保證電池深度放電后適配器的接入能瞬間為系統提供啟動電壓。
