當前位置：首頁->產品展示->馬達驅動IC/步進電機控制芯片->TMC2209/ATD5833(內置負載力矩檢測功能/電壓衰減的2.5A超靜音步進電機驅動芯片）

產品名稱： TMC2209/ATD5833(內置負載力矩檢測功能/電壓衰減的2.5A超靜音步進電機驅動芯片）
封裝形式： QFN-28
兼容型號： TMC2209/TMC2208
產品功能： ATD5833是一款內置有譯碼器的智能步進電機驅動器。其輸出驅動能力達到30V ±2.5A，最高支持16細分，同時可實現插補細分工作。
產品規格書下載： 馬達驅動主流型號目錄選型表20200225(1).pdf
在線客服：
給我發消息
張順平 3003262363
給我發消息
張代明 3003290139
給我發消息
鄢先輝 2850985542
13713728695
申請樣品：  申請樣品

    詳細介紹

描述
ATD5833是一款內置有譯碼器的智能步進電機驅動器。其輸出驅動能力達到30V ±2.5A，最高支持16細分，同時可實現插補細分工作。譯碼器是ATD5833易于使用的關鍵。通過STEP管腳簡單地輸入一個脈沖就可以使電機完成一次步進，省去了相序表，高頻控制線及復雜的編程接口。這使其更適用于沒有復雜的微處理器或微處理器負擔過重的場合。
ATD5833支持電壓衰減模式，配合256自動插細分，可使電機工作時完全靜音，即使是以整步運行，也能達到平滑的運動軌跡。同時也支持混合電流衰減，以提供高扭矩輸出。
ATD5833支持自動半流鎖定功能，在無STEP變化時，自動減半輸出電流，降低系統鎖定功耗。同步整流控制電路改善了PWM操作時的功耗。內部保護電路包括過熱保護、欠壓鎖定保護及過流保護。
ATD5833目前提供帶有散熱焊盤的QFN28封裝，能有效改善散熱性能，且是無鉛產品，符合環保標準。

特點
●兩相四線雙極步進電機驅動
●低導通電阻RDS(ON) ，2.5A峰值電流輸出
●簡單的STEP/DIR接口，最高支持16細分
●可選的UART接口
●支持插細分功能，自動插補到256細分
●支持電壓衰減，超靜音工作，更平滑運動
●支持混合電流衰減，高扭矩輸出
●支持半流鎖定功能
●支持低功耗待機功能
●兼容3.3V和5V邏輯電平
●完備的保護功能
應用
●打印機、掃描儀等自動化辦公設備
●3D打印機
●游戲機、機器人、醫療設備
●安防、ATM

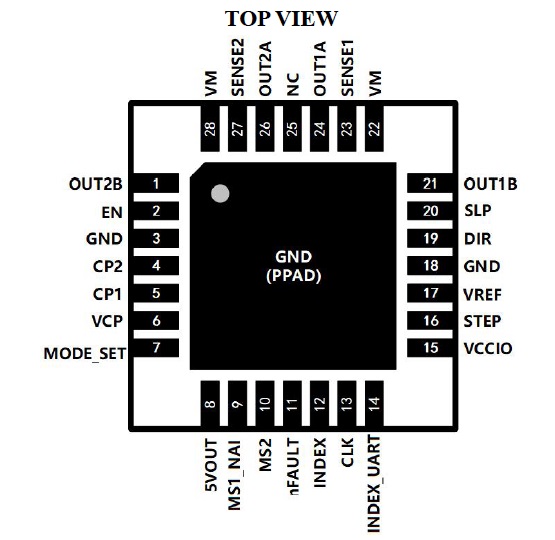

管腳定義

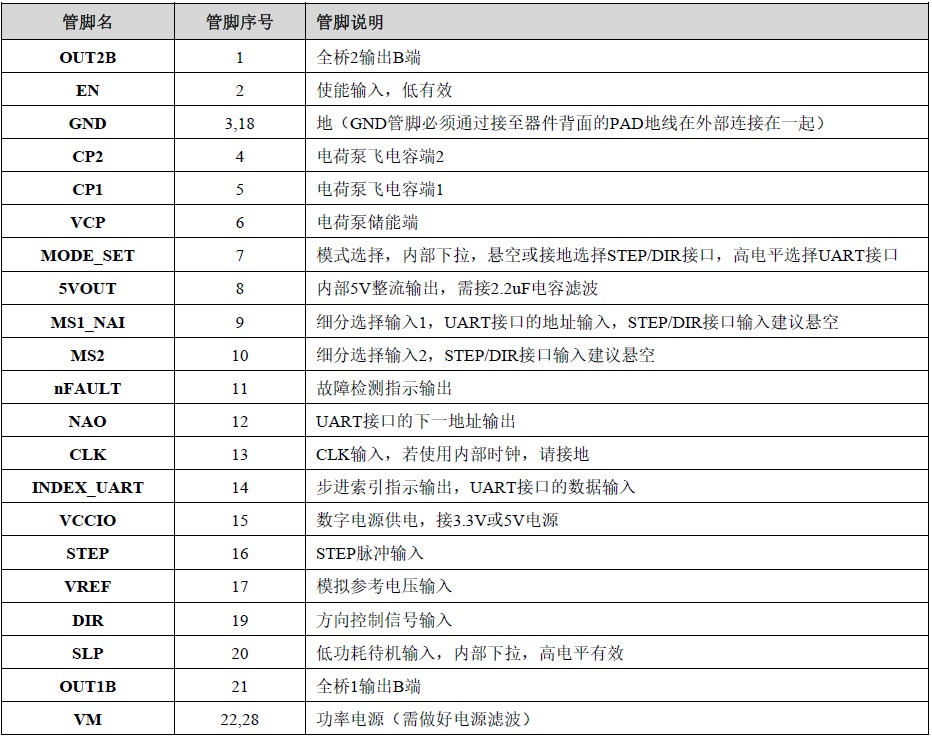

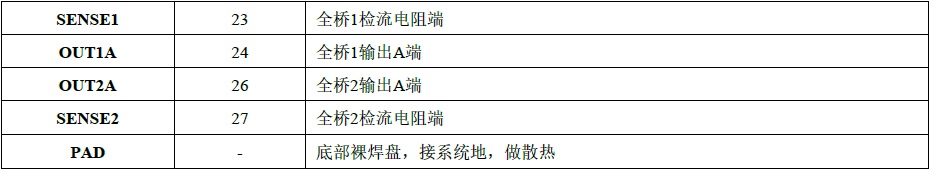

管腳列表

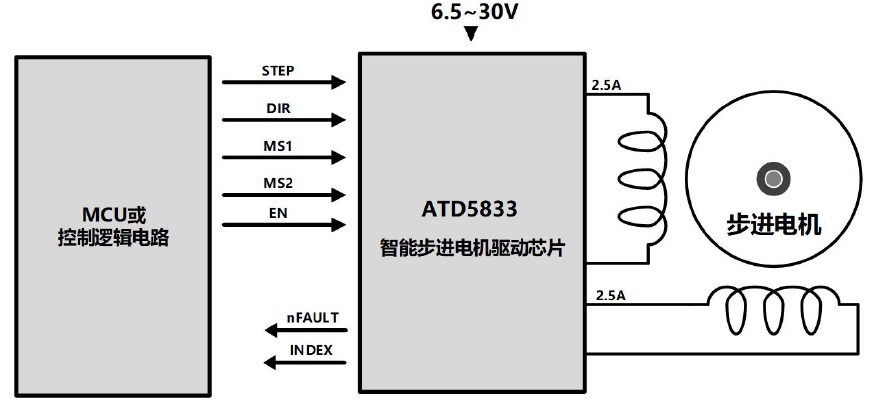

典型應用原理圖
