概述
HT337B是一款高效D類音頻功率放大器。 24V供電、THD+N=10%條件下，能夠持續提供75W/4Ω功率輸出。
HT337具有先進的擴頻功能來抑制EMI， 使用價格低廉且小體積鐵氧體磁珠可滿足EMC要求。
此外，HT337內置關斷功能使待機電流最小化，還集成了短路保護、熱保護和電源欠壓異常保護等功能。
HT337具有防削頂失真（ACF）輸出控制功能，可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真（破音）， 也能自適應地防止在電源電壓下降所造成的輸 出削頂，顯著提高音質，創造非常舒適的聽音享受，并保護揚聲器免受過載損壞。
特點
・輸出功率
75W (VDD=24V, RL=4Ω, THD+N=10%)
75W (VDD=32V, RL=8Ω, THD+N=10%)
・單電源系統，3V-34V寬電壓輸入范圍
・低靜態電流: 9mA (VDD = 24V, 帶LC 和負載)
・ACF防破音功能可選
・MUTE功能
・功率限幅器功能
・擴頻功能，免電感濾波
・模擬差分/單端輸入
・保護功能：過流/過熱/欠壓異常和短路保護
・無鉛無鹵封裝，ETSSOP28
應用
條形音箱、無線智能音箱、便攜式音箱、消費類音頻應用、拉桿音箱、LCD電視/監視器等

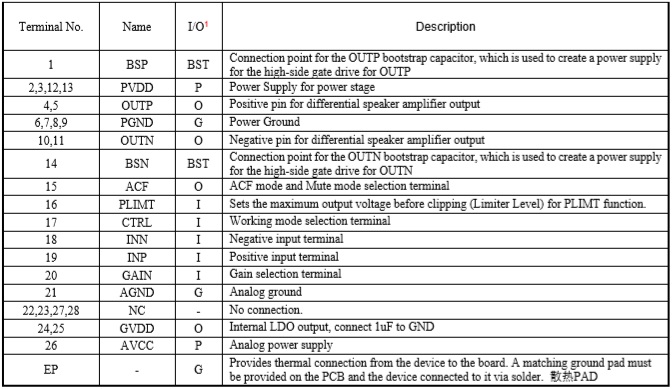

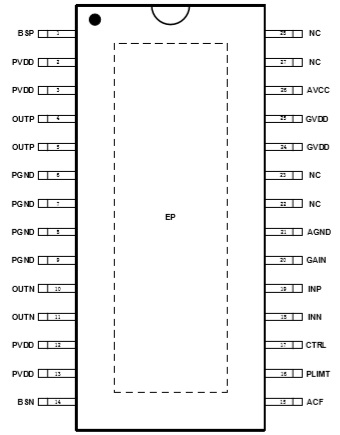

管腳排列及定義

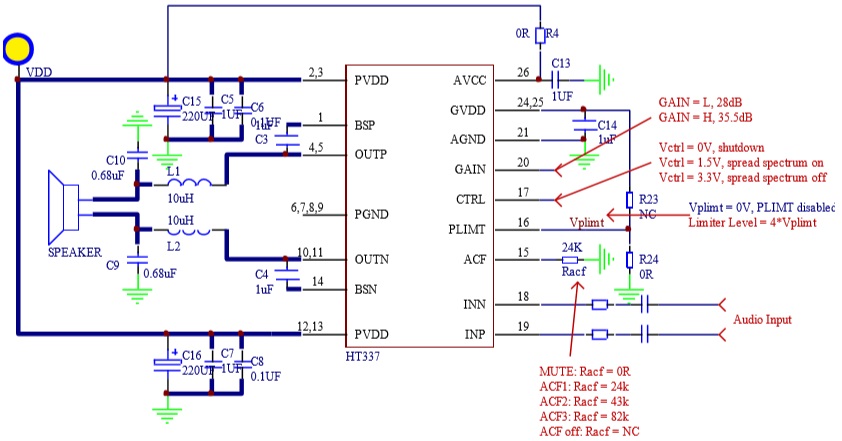

應用原理圖
