D類功放TFA9810T應用原理

文章來源：永阜康科技更新時間：2017/12/2 10:08:00

在線咨詢：

張順平 3003262363

張代明 3003290139

鄢先輝 2850985542

13713728695

TFA9810T芯片，是一種具有立體聲功能綠色能效模擬D類功放集成電路，該音頻放大器主要由全差分輸入和全橋BTL輸出結構的雙通道功放和二階巴特沃思濾波器構成，供電電壓15 V時，功放可向兩個8 Ω揚聲器提供10 W×2輸出功率，實際轉換效率可達90％，總諧波失真小于7％，1 kHz正弦波音頻輸出無交越失真，無明顯EMI干擾，功放殼體相對溫升25℃。具有功耗低，可取消散熱器，有很高的可靠性，8～20 V單電源供電，外部增益可調，待機節能等優點，非常適合應用于平板類電視產品、多媒體系統。

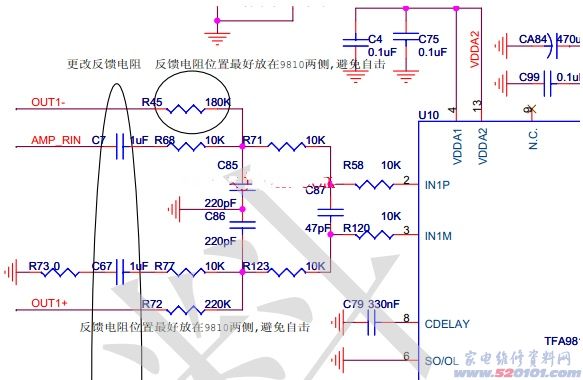

TFA9810T輸入端采用可抑制共模干擾的全差分輸入電路。以下圖海信TLM47V67PK（1588板）伴音電路AMP-RIN輸入端為例，R45／R71／C85構成負反饋低通濾波器，用于衰減反饋信號中高頻載波成分。增加低頻成分反饋量，特別是直流成分。有效改善了零輸入時因輸入信號直流電平與比較器門限電壓差異形成的占空比誤差，調整R45也可實現TFA9810T增益控制。

同理，也有個正反饋電路。

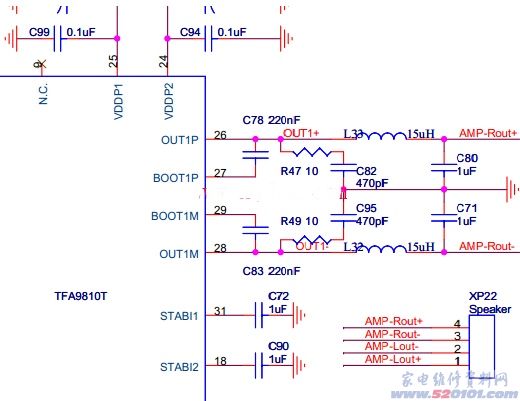

TFA9810T輸出端為低通濾波器，由下圖中C78／R47／C82／L33／C83／C80／R49／C71／C95／L32等構成，對PWM方波中15 Hz～20 kHz音頻成分表現為直通效應，對超過音頻范圍的20 kHz以上高頻成分呈現-12 dB／倍頻程滾降率。

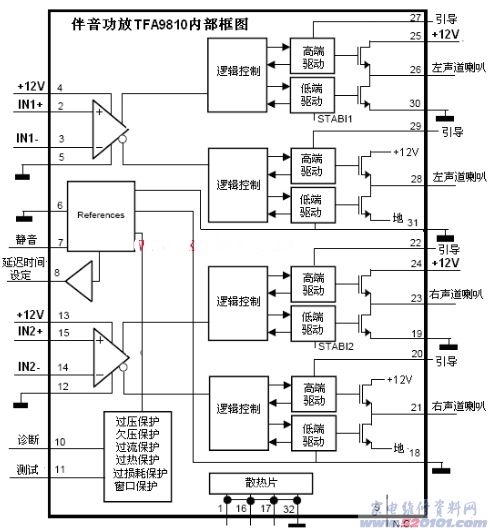

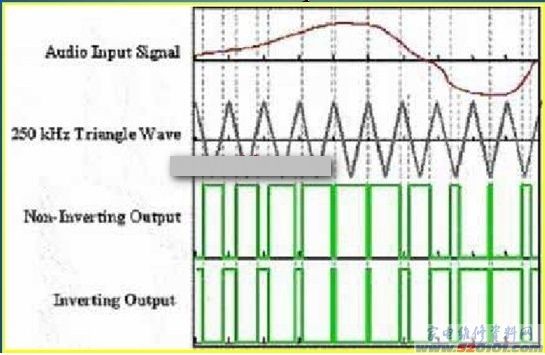

下圖是輸入輸出波形圖和TFA9810T內部結構圖：TFA9810T是NXP公司推出的雙通道額定輸出2×12 W的高效Class-D類功放，主要由兩組全橋功率放大器(Full-Bridge)、驅動前端、邏輯控制、OVP／OCP／OTP等保護電路、全差分輸入比較器、供電模塊等構成。
