業界最小級別的低消耗電流，遙控器的電池續航時間更長
＜概要＞

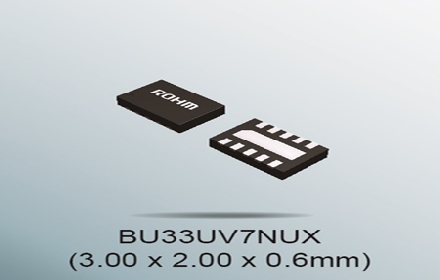

全球知名半導體制造商ROHM面向電子辭典、家電遙控器、小物件（玩具、配飾）等用干電池驅動的電子設備，開發出消耗電流低至業界最小級別、內置MOSFET的升壓型DC�疍C轉換器*1)“BU33UV7NUX”。
“BU33UV7NUX”是將1～2枚干電池的輸入電壓（1V～3V）輸出為微控制器的驅動所需的3.3V電壓的升壓型電源IC。本產品的開發竭力降低了消耗電流以延長干電池應用的工作時間，在同等功能的產品中實現業界最小級別的7µA消耗電流，當2枚堿性干電池驅動的遙控器待機時（負載電流50μA），與一般產品相比，電池續航時間可延長多達175天（從540天延長到715天）（ROHM調查數據）。另外，還搭載了負載電流模式切換功能，使相同遙控器還適用于采用了液晶面板等的高性能產品，非常有助于從標準產品到高性能產品的眾多干電池應用更加節能。
本產品已于2017年12月開始以月產100萬個的規模投入量產（樣品價格 500日元／個：不含稅）。前期工序的生產基地為ROHM總部工廠（日本京都），后期工序的生產基地為ROHM Electronics Philippines, Inc.（菲律賓）。另外，本產品的評估板“BU33UV7NUX-EVK-101”已于2018年1月起在AMEYA360和RightIC兩家網售平臺開始銷售。
今后，ROHM將繼續開發運用模擬技術優勢的高性能、高可靠性產品，為社會的節能貢獻力量。
＜背景＞
近年來，以智能手機和可穿戴式設備為首的移動設備中，鋰離子電池（LiB）等可充電的二次電池應用日益廣泛。而電子辭典、家電遙控器及小物件等電子設備中，隨著應用的多樣化和海外市場的擴大，采用干電池的應用之多超過以往任何時候，由于這些應用的性能與功能日益提升，對所搭載的電源IC的節能性能要求也越來越高。
ROHM利用多年積累的模擬電路技術和電源系統工藝技術優勢，一直致力于開發滿足市場需求的各種電源IC產品。此次利用這些技術，又開發出當前采用干電池的設備所需的電源IC。
＜特點詳情＞
1．消耗電流和驅動電壓更低，有助于延長干電池續航時間

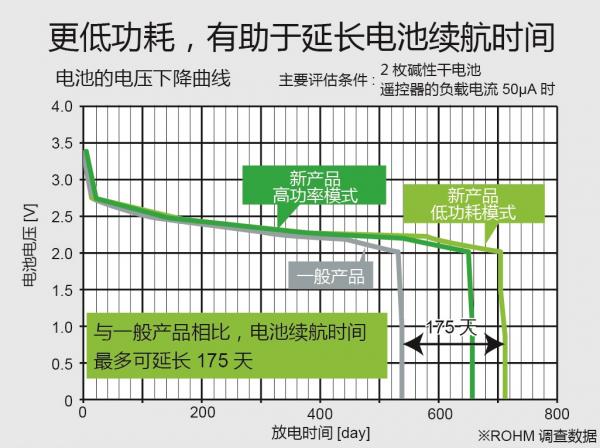

利用ROHM的模擬設計技術和電源系統工藝致力于降低消耗電流，在同等功能產品中消耗電流僅為業界最小級別的7µA，使干電池應用的工作時間更長。這使2枚堿性干電池驅動的遙控器待機時（負載電流50µA）的續航時間比一般產品長約1.3倍（最長達175天）（ROHM調查數據）。另外，電源IC由0.9V的低輸入電壓即可驅動，不僅支持紐扣型鋰電池，還可支持使用1枚干電池的應用。而且還搭載了電池漏液檢測功能。總而言之，這是一款適用于干電池應用的最佳電源IC。
2．具有負載電流模式切換功能，高效支持眾多應用
例如，搭載了負載電流模式切換功能，使相同遙控器還可用于采用了液晶面板等的高性能產品。僅需切換MODE引腳即可助力提高從標準產品到高性能產品的眾多干電池應用的節能性能。
對標準產品采用低功耗模式（最大負載電流50mA，消耗電流7µA，PFM*2)控制），對高性能產品采用高功率模式（最大負載電流500mA，消耗電流13µA，PFM ／ PWM*2)自動切換控制），在很多種條件下均可實現最高達94%的高效功率轉換。
＜應用例＞
・電子辭典 ・遙控器 ・小物件（玩具、配飾）
・可穿戴式設備 ・電動牙刷
等用1枚／2枚干電池（1～3V）、紐扣型鋰電池工作的所有應用
|
產品型號
|
輸入電壓范圍
|
輸出電壓
|
消耗電流
|
最大負載電流
|
工作頻率
|
工作溫度范圍
|
|
BU33UV7NUX
|
0.6V～4.5V
|
3.3V
|
7µA (MODE=L)
13µA (MODE=H)
|
50mA (MODE=L)
500mA (MODE=H)
|
800kHz
|
-40 ℃～85 ℃
|
＜產品規格其他數據＞

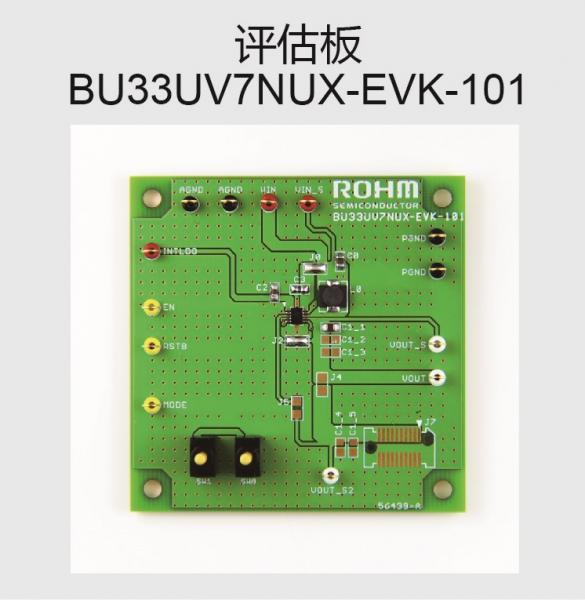

＜評估板信息＞
開始銷售時間 2018年1月起
網售平臺 AMEYA360、RightIC
評估板型號 BU33UV7NUX-EVK-101
＜術語解說＞
*1) DC／DC轉換器
電源IC的一種，用來將直流（DC）電壓轉換為直流電壓。一般存在降壓型（使電壓下降）和升壓型（使電壓上升）兩種。
*2) PFM（Pulse Frequency Modulation ／ 脈沖頻率調制）、PWM（Pulse Width Modulation ／ 脈沖寬度調制）
PFM是一種電壓控制方法，在降低輕負載時的開關損耗方面具有優勢。PWM也是一種電壓控制方法，頻率固定，容易預測產生的噪聲干擾，因此對噪聲易于采用添加濾波器等對策。 |
