| HT878/HT878T 單節鋰電池內置自適應升壓AB/D類切換8W雙聲道音頻功放解決方案 |
|
|
| 文章來源：永阜康科技 更新時間：2018/12/3 9:58:00 |
在線咨詢： |
| |
便攜式藍牙音響是目前使用量最大的音箱產品，特別是隨著智能手機、智能家居的興起，其銷量逐年攀升。其連接方便，與手機等音樂設備可無縫連接；它可隨身攜帶，放置在車中、臥室、客廳，甚至室外、廣場，應用場景非常廣泛。
最初，便攜式藍牙音響普遍的方案是僅靠單節鋰電池3.7V驅動，成本不高、電池可持續播放時間較長，廣泛被消費者接受。
但隨著消費升級，人們開始不滿足于受限的功率。便攜式藍牙音響開始朝著更大功率、更飽滿的音質、更渾厚的低音方向努力，以追求更廣闊的市場。期間，有些音響廠家嘗試使用一節鋰電池外置升壓芯片供電給音頻功放的方案，亦或使用一節鋰電池供電給內置升壓的音頻功放的方案。這些方案均不同程度的提升了系統功率，在音質上有了更好的表現。
由此，深圳市永阜康科技有限公司推出單節鋰電池內置自適應升壓AB/D類切換8W雙聲道音頻功放IC-HT878/HT878T，突破了單節鋰電池供電的局限性,為用戶提供極致的功率輸出，自帶的AB/D類切換功能完美的解決FM收音干擾，其優異的性能堪稱現階段單節鋰電內置升壓雙聲道音頻功放的巔峰之作。
概述
HT878是一款內置自適應升壓的立體聲D類音頻功率放大器，由鋰電池供電升壓至VPOUT=8V時，THD+N=1%、1kHz信號條件下，能連續輸出2×6W功率（4Ω負載）；HT878T升壓至VPOUT=8.5V時，THD+N=1%、1kHz信號條件下，能連續輸出2×7W功率（4Ω負載）；另外，其還支持AB類模式。
HT878內置H類升壓，可提供7.5V, 8V,8.5V三種最大輸出電壓選擇；HT878T內置G類升壓，可任意設置最大升壓值，以滿足不同的輸出功率需求。該升壓在小音樂信號時不升壓，僅當功率較大時工作，而HT878更是能提供一個適應輸出功率的電壓給D類功放。其可大幅提高系統效率，延長電池續航時間。
HT878具有可任意配置的限幅(Limiter)功能。限幅功能開啟后，即使輸入信號很大，音樂輸出也能被限制在指定的功率和THD+N之內，滿足不同音質體驗和保護喇叭的需求。
HT878還具有自動限溫控制（TFB）功能，在高功率輸出、高環境溫度、AB類模式低效率等情況下導致芯片片內溫度較高時，芯片能自動降低系統增益，避免芯片進入過溫關斷保護模式，在保證音樂品質的前提下顯著提升音樂峰值功率。
此外，HT878內部集成免濾波器調制技術，能夠直接驅動揚聲器，內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。
特點
・可任意配置的限幅功能
-自由配置音頻限制幅度，使輸出音頻信號限制在
固定失真水平內
・內置自動限溫控制功能
-適應不同散熱條件，避免出現過溫關斷現象
・高效自適應升壓功能
-自適應功放功率的H類升壓軌(HT878)，和自適
應G類升壓(HT878), 延長播放時間
-可調節最大限流值，有效防止電池拉死
-最大升壓值可調（HT878為3檔固定值；HT878T
則外部任意設定）
・支持AB類與D類切換
・THD+N: 0.04%（RL=4Ω, fIN=1kHz, Po=2×1.0W）
・低靜態電流：7mA, 3.7V
・輸出功率(VBAT=4.2V, fIN=1kHz, THD+N= 1%,
RL=4Ω)
2×5.5W (HT878, BST=L, 連續功率)
2×6W (HT878, BST=NC, 連續功率)
2×6.5W (HT878, BST=H, 瞬態功率)
2×7W (HT878T, VPOUT=8.5V, 連續輸出)
2×8.5W (HT878T, VPOUT=8.5V, THD+N =
10%，瞬態輸出)
・VBAT供電范圍：2.8V至5.5V
・三種增益選擇：21dB, 25.5dB, 30dB
・免濾波器數字調制，直接驅動揚聲器
・保護功能：過流/過熱/欠壓異常保護功能
・無鉛無鹵封裝，TSSOP24L-PP
APPLICATIONS
・智能音響 ・無線音響 ・便攜式音箱 ・2.1聲道小音箱 ・拉桿音箱 ・便攜式游戲機
管腳定義及排列特點
典型應用原理圖

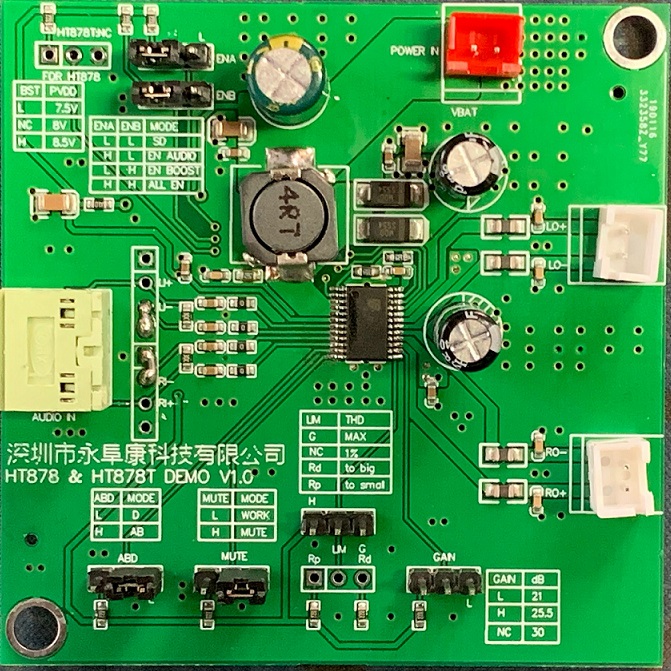

DEMO板實物圖

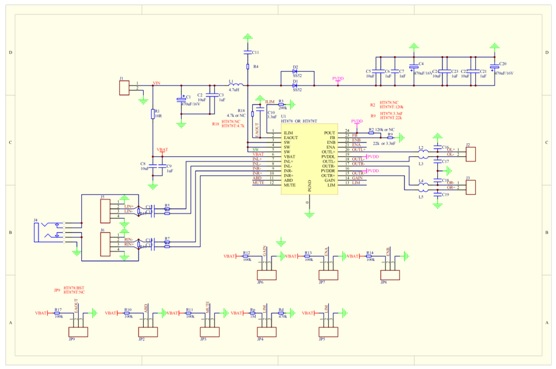

DEMO板電路圖
DEMO板物料清單
DEMO板PCB頂層貼片圖

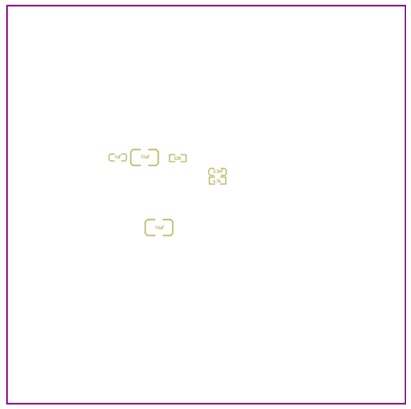

DEMO板PCB底層貼片圖

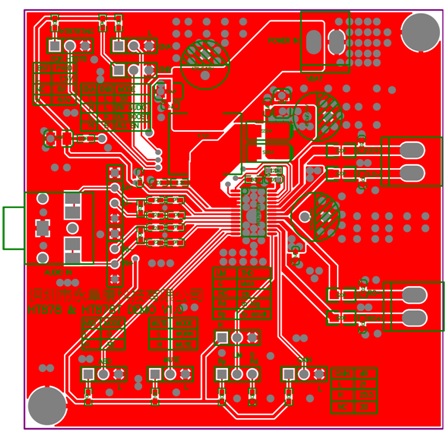

DEMO板PCB頂層設計圖
DEMO板PCB底層設計圖
詳細的產品資料及銷售聯絡信息請參看：http://www.wujiu5zhuce.cn/products_3801.htm
|
| |
|
|
|
|
|
| |
| |
| |
 |
