USB Implementers Forum 已將 USB 3.0 更新為 USB 3.1。 FLIR 更新了其產品描述來反映此項更改。本頁將介紹 USB 3.1 以及第一代與第二代 USB 3.1 之間的差異及兩者能給機器視覺開發人員帶來的實際益處。USB Implementers Forum 還針對 USB 3.2 標準發布了相關規范，該標準使 USB 3.1 吞吐量加倍。
USB3 Vision
|
接口
|
USB 3.1 第 2 代
|
USB 3.1 第 1 代
|
|
USB 3.0
|
|
帶寬
|
900 MB/s
|
400 MB/s
|
←
|
400 MB/s
|
|
最大電纜長度
|
1 m
|
5 m
|
|
5 m
|
|
功率輸出
|
100 W
|
4.5 W
|
|
通過單條電纜傳輸 4.5 W
|
|
數據 + 供電
|
是
|
是
|
|
是
|
|
多臺相機
|
極好
|
極好
|
|
極好
|
|
Vision standard
|
|
|
USB3 Vision
|
USB3 Vision
|
什么是 USB 3.1？
USB 3.1 為機器視覺帶來哪些內容？ 更新后的版本號反映出新增了 10 Gbps 傳輸速率（可選）。 USB 3.1 具有兩個版本：第一代 -“SuperSpeed USB”和第二代 -“SuperSpeed USB 10 Gbps”。 所有 USB 3.1 設備都與 USB 3.0 和 USB 2.0 向后兼容。 USB 3.1 是指 USB 產品的傳輸速率；它不包含 Type-C 連接器或 USB 功率輸出。 USB3 Vision 標準不受此 USB 規范更新的影響。
USB 3.1 第 1 代
圖 1. USB-IF 認證的第一代 USB 3.1 主機、電纜和設備的 SuperSpeed USB 徽標。
對于機器視覺開發人員而言， 第一代 USB 3.1 和 USB 3.0 沒有實際差異。 第一代 USB 3.1 產品與 USB 3.1 產品使用相同的速度 (5 GBit/s) 運行，使用相同的連接器，并且提供等量的功率。 USB-IF 認證的第一代 USB 3.1 主機、線纜和設備繼續使用與 USB 3.0 相同的 SuperSpeed USB 商品名稱和徽標。
USB 3.1 第 2 代
圖 2. USB-IF 認證的第二代 USB 3.1 主機、電纜和設備的 SuperSpeed USB 10 Gbps 徽標。
升級后的 USB 3.1 標準為第二代 USB 3.1 產品增加了 10 Gbit/s 傳輸速率（可選）。 當前，第二代 USB 3.1 電纜的最大長度為 1 米。 USB-IF 認證的第二代 USB 3.1 主機和設備將使用更新的 SuperSpeed USB 10 Gbps 徽標。
第二代 USB 3.1 非常有可能實現機器視覺。 FLIR 當前不提供第二代 USB 3.1 機器視覺相機，但請持續訪問我們的網站并閱讀簡報，因為我們隨時可能會推出這款相機。
USB 3.1 包含 Type-C 連接器嗎？
對于使用 USB 3.1 設備（包括移動手機和筆記本電腦）的消費者，Type-C 連接器越來越受歡迎。 它是可逆的，可在主機設備端上使用。 它還具有可支持其他串行協議的額外 PIN，并提供與將來版本的 USB 規范的向前兼容性。 Type-C 連接器獨立于 USB 3.1 規范；不能保證 Type-C 產品一定支持 USB 3.1 傳輸速度。
FLIR 當前不提供任何 Type-C 產品，但是我們在密切關注 Type-C 生態系統。 我們希望它能不斷發展，包括廣泛的行業關注產品，例如用螺釘鎖定的、高度靈活的和擴大溫度范圍的電纜。
USB 功率輸出
新的 USB 功率輸出規范已與 USB 3.1 并行開發，以便滿足不斷增長的消費者需求。 有了這一新規范，兼容主機可向設備提供的功率從每端口 4.5W 增加到了 100W。 USB 功率輸出標準包括新的 PD 感知電纜，可用于主機和設備之間的“握手”。 接通設備電源后，可以從主機請求最多 20V x 5A 的功率。 需要首先檢查電纜，確保可額定安全地輸出所請求的功率，然后主機才能輸出超過 5v x 900mA 的功率。 如果電纜確認支持較高的功率，主機將會提供較高功率。 支持 USB 功率輸出并且電壓大于 5V 或電流大于 1.5A 的端口可能標有 USB 功率輸出徽標。 與 Type-C 連接器一樣，USB 功率輸出也不包含在 USB 3.1 規范中。
圖 3. 標識 SuperSpeed USB (a) 和 SuperSpeed USB 10 Gbps (b) 端口的徽標，支持 USB 功率輸出以提供超過 4.5W 的功率。 支持 USB 功率輸出的 USB Type-C 充電器可能顯示指示最大功率容量的徽標 (c)。
所有的 FLIR USB 3.1 相機消耗的功率均小于 4.5W；它們無需 PD 感知電纜或主機端 USB 功率輸出支持。
USB 3.1 接下來會推出哪些內容？
FLIR 期待能夠創造出適應 USB 標準發展的新機器視覺技術。 請務必關注以后的更新！訪問我們當前的第一代 USB 3.1 相機型號列表。
新 USB 3.2 規范

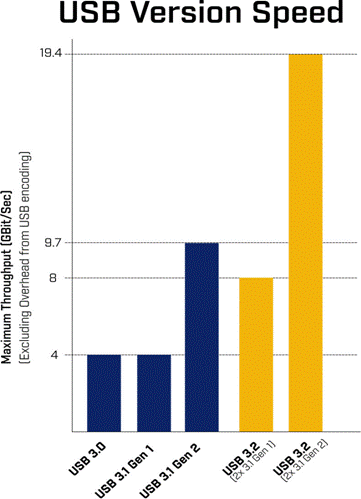

USB Implementers Forum 最近針對 USB 3.2 標準發布了相關規范。 更新的標準通過同時使用 USB Type-C™ 線纜兩端，從而使第一代和第二代 USB 3.1 的吞吐量加倍。
• 將 USB 3.1 Gen 1 的通量翻倍將會仍然低于 USB 3.1 第 2 代。
• 翻倍 USB 3.1 第 2 代非常有趣，盡管最大線纜長度將會是 1 米。
使用術語“USB 3.2”來表示第一代和第二代很可能會造成混淆。 “經 USB 3.2 認證”設備可理解為支持在超過 1 米的電纜上實現 20 Gbit/s 傳輸速度，或支持在超過 5 米的電纜上實現 8 Gbit/s 傳輸速度。我們將繼續監控并報告此標準及其命名的進展。 |
