產品概述

    HT6818是一款具有超低EMI、防削頂失真功能的立體聲免輸出濾波器D類音頻功率放大器,在電源電壓5V、THD+N=10%、4Ω負載的條件下，輸出高達3.3W的功率，在各類音頻終端應用中維持高效率并提供AB類放大器高保真、低噪聲的性能。
    AROC輻射和傳導干擾抑制電路使HT6818具有優異的全帶寬低輻射性能，在不加輔助濾波設計、輸出喇叭線長20cm時的輻射水平遠在FCC Part15 Class B 標準之下。
    HT6818的防削頂失真功能可檢測并抑制由于音樂、語音信號幅度過大或電池電壓下降所引起的輸出削頂失真（破音），顯著提高音質，創造舒適的聽音享受，并保護揚聲器免受過載損壞。通過在ACRC端外接不同電阻電容值,可靈活設置放大器的音質和輸出功率；同時芯片提供了ACF Off模式。
    HT6818輸出無需濾波網絡，極少的外部元器件節省了系統空間和成本，是便攜式應用的理想選擇。
    此外，HT6818內置的關斷功能使待機電流最小化，還集成了靜音功能、左右聲道獨立關斷、揚聲器輸出端過流保護、片內過溫保護和欠壓異常保護等功能；采用無鉛QFN-20/TSSOP-20及SOP-16封裝形式。

性能特點

・降低了內阻和熱耗的EDMA專利技術，極大提升了輸出功率和產品可靠性
    Po=3.3 W (V_DD=5.0V, R_L=4Ω, THD+N=10%)
    Po=1.7 W (V_DD=3.6V, R_L=4Ω, THD+N=10%)
・優異的全帶寬EMI抑制性能
    a) 獨創的主動邊沿控制專利 (AROC, Active edge Ringing and Overshoot Control circuitry)
    b) 輻射水平遠在FCC Part15 Class B 標準之下
    c) 對系統中不同頻段無線通信敏感模塊無干擾，如FM、CMMB、GSM、CDMA和Bluetooth等
    d) 減小了輻射和傳導干擾，降低了系統設計難度
・高保真，THD+N=0.15% (R_L=4Ω, P_O=1W, f=1kHz)
・全低噪應用，高信噪比
・防削頂失真功能(Anti-Clipping Function, ACF)
・卓越的“咔嗒-噼噗”(Click-Pop)噪聲抑制性能
・低關斷電流：0.01µA
・免濾波器數字調制，直接驅動揚聲器
・獨立聲道關斷，靜音功能
・過流、過熱、欠壓異常保護功能
・無鉛封裝，SOP-16，TSSOP-20

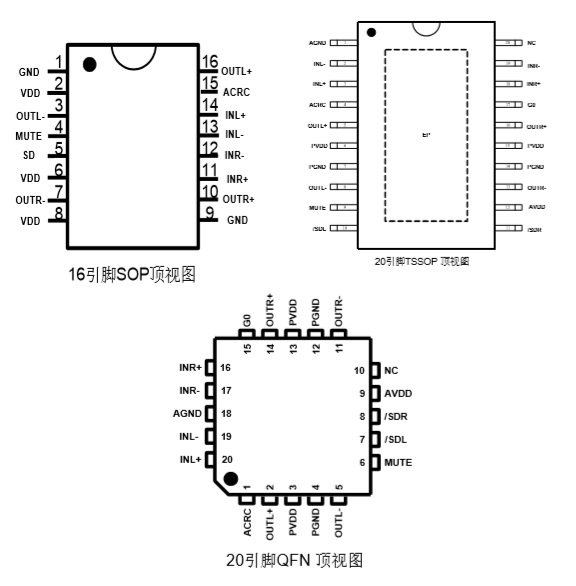

引腳信息

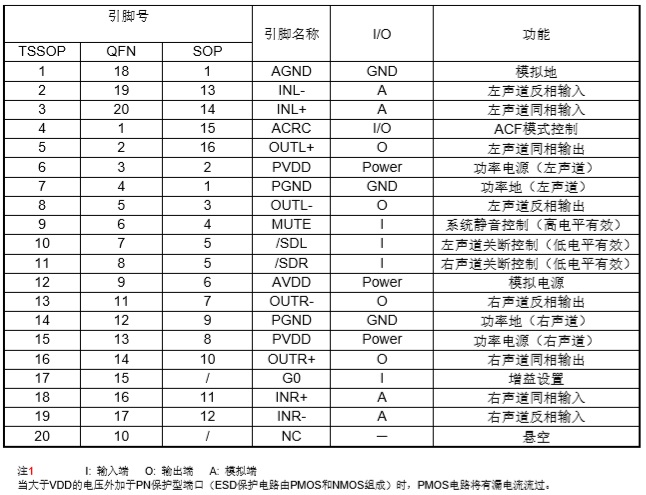

引腳定義

應用領域

・便攜式音箱,USB音箱,FM插卡式音箱
・MP3/MP4擴展塢
・便攜式游戲機,數碼相框
・手機,筆記本電腦
・小尺寸LCD電視/監視器

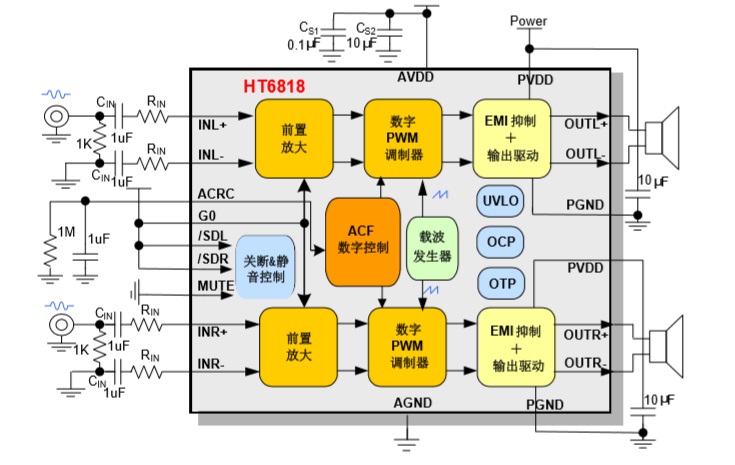

典型應用圖

HT6818/QFN-20兼容替換TPA2012/PAM8404/FT2012說明

骨傳導耳機因為貼著人體、要求溫度非常低，一般耳機放大器采用D類立體聲放大器TPA2012。

HT6818/QFN-20管腳兼容TPA2012,在替換過程中、有如下區別：

一，TPA2012有4擋增益，通過G1/G0管腳控制，分別為6/12/18/24dB;HT6818是2擋增益，通過G0管腳控制，分別為18/24dB;

二，骨傳導耳機一般采用6/12dB，用HT6818替換TPA2012需外接輸入電阻降低增益；
