理想的功放應該是把輸入信號放大而毫無改變。實際上功放放大后的信號與輸入信號相比較,產生了不同程度的畸變,這個畸變就是失真。用百分比表示,其值越小越好。功放的失真有諧波失真、互調失真、交叉失真、削波失真、瞬態失真、瞬態互調失真等。
1)、諧波失真
諧波失真是由功放中的非線性元器件引起的一種失真。這種失真使音頻信號產生許多新的諧波成分,疊加在原信號上,形成了波形失真的信號。將各諧波引起的失真疊加起來,就是總諧波失真度,其值常用輸出信號中的所有諧波均方根值與基波電壓有效值之比的百分?jǐn)?shù)來表示。
降低諧波失真的辦法主要有:
(1)、施加適量的電壓負反饋或電流負反饋;
(2)、選用fT高、NF小、線性好的放大元器件;
(3)、盡可能地提高各單元電路中對管的一致性;
(4)、采用甲類放大方式,選用優秀的電路程式;
(5)、提高電源的功率儲備,改善電源的濾波性能。
(2)、互調失真
兩種或多種不同頻率的信號通過放大器后或揚聲器發聲時互相調制而產生了和頻與差頻以及各次諧波組合產生了和頻與差頻信號,這些新增加的頻率成分構成的非線性失真稱為互調失真。
通常,將兩個振幅按一定比例(多取4:1)的高低頻信號,混合進入電路,新產生的非線性信號的均方根值與原較高頻率信號的振幅之比的百分?jǐn)?shù)來量度互調失真,即互調失真的大小,可用互調產物電平與額定信號電平的百分比 來表示。此值越大,互調失真越大。
減小互調失真的方法,常見的有:
(1)、采用電子分頻方式,限制放大電路或揚聲器的工作帶寬;
(2)、在音頻功放的輸入端增設高通濾波器,消除次低頻信號;
(3)、選用線性好的管子或電路結構。
3)、瞬態失真
瞬態失真是現代聲學的一個重要指標,它反映了功放電路對瞬態躍變信號的保持跟蹤能力,故又稱為瞬態反映。發生瞬態失真的高保真系統,輸出的音樂信號缺少層次感和透明度。被公認為是影響石機音質,導致“晶體管聲”和“金屬聲”的罪魁禍?zhǔn)祝藗儗?duì)此極為重視。
改善常采用的方法有:
(1)、將放大器的開環增益和負反饋量分別控制在50dB和20dB左右;
(2)、選用高fT的管子,前級采用fT大于100MHz的管子,末級功率管的fT 應大于20MHz,盡量拓寬電路的開環頻響,并加大各級自身的電流負反饋,取消大環路負反饋。目前有部分功放(如鐘聲JA-100)的末級擴流電路不介入環路負反饋,其目的之一便在于此;
(3)、采用全互補對稱 電路,提高功率輸出級的工作電流,并在輸出級前增設緩沖放大級,改善電路的瞬態響應;
(4)、取消相位滯 后電容,改滯后補償為超前補償,即不用滯后補償電容,而在大環路反饋電阻上并聯一只適當容量的小電容;
(5)、適當加大輸入級的靜態電流,增大其動態范圍,并在其輸入電路中設置低通濾波器,消除80kHz以上的高頻雜波信號,防止高頻干擾信號導致輸入級瞬間過載。
4)、交流接口失真
交流接口失真是由揚聲器的反電動勢通過線路反饋到電路而引起的。
改善這種失真的方法有:
(1)、減少電路級數,適當加大電路的靜態工作電流;
(2)、選擇適合的揚聲器,使阻尼系數更趨合理;
(3)、采用大容量?jī)?yōu)質電源變壓器,并適當提高濾波電容的容量,在濾波電容上并聯小容量CBB電容。
5)、交叉失真
交叉失真又稱為交越失真,它是對推挽功放而言的,主要由乙類推挽功放中的功率管起始導通非線性而引起的,特別是在小電流的情況下,其輸出電流在交界處產生非線性失真,且信號幅度越小,失真越嚴重。
6、削波失真
削波失真是功放管動態范圍不夠,由飽和導通引起大信號被限幅削波而造成的,削波失真產生了大量超聲波,使聲音變得模糊而抖動,聽久了使人頭痛。
減小交叉失真常用的方法,是適當提高推挽輸出管的直流工作點;而改善削波失真的措施,一般是適當加大電路的線性工作范圍。
5、輸入靈敏度

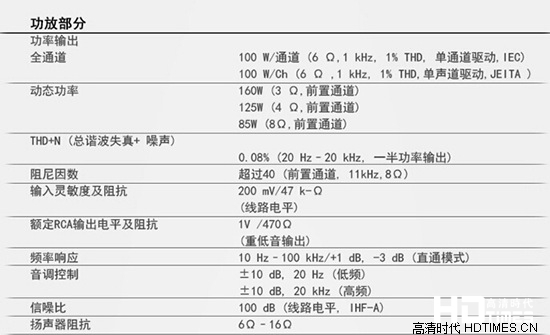

這是個電壓概念,表明當功放達到滿功率輸出時,在輸入端的信號電壓的大小,一般的功放的輸入靈敏度電壓為0.775v(0dB)到1.5v(+6dB)之間,靈敏度電壓越高,輸入靈敏度越低。有些高品質功放,輸入靈敏度低是由于采用更深的負反饋電路,所以具有更低的失真,更寬的頻響和更好的音質。
當輸入功率一定時,靈敏度越高,聲音越大。
