深圳市永阜康科技有限公司現在力推20V 12A 帶輸出關斷的全集成同步升壓IC-HT7178，廣泛應用于藍牙音箱及移動電源快充領域。
概述
HT7178是一款高功率、全集成升壓轉換器，帶有負載關斷功能的柵極驅動，集成11mΩ功率開關管和13mΩ同步整流管，為便攜式系統提供高效的小尺寸解決方案。
HT7178具有2.7V至14V寬輸入電壓范圍，可為采用單節或兩節鋰電池或12V鉛酸電池的應用提供支持。該器件具備12A開關電流能力，并且能夠提供高達20V的輸出電壓。
HT7178采用自適應恒定關斷時間峰值電流控制拓撲結構來調節輸出電壓。在中等到重負載條件下，HT7178 工作在PWM 模式。在輕負載條件下，該器件可通過MODE引腳選擇下列兩種工作模式之一。一種是可提高效率的PFM模式；另一種是可避免因開關頻率較低而引發應用問題的強制PWM模式。可通過外部電阻在200kHz至2.2MHz范圍內調節PWM模式下的開關頻率。HT7178還實現了可編程的軟啟動功能和可調節的開關峰值電流限制功能。HT7178集成了輸出關斷功能的柵極驅動，在SD狀態，可完全斷開輸入電源。此外，該器件還提供有21V 輸出過壓保護、逐周期過流保護和熱關斷保護。管腳功能兼容TPS61088.
特點
・輸入電壓范圍： 2.7V 2.7V -14 V
・輸出電壓范圍：4.5V-20V
・可編程峰值電流： 12A
・集成功率開關上管、下： 13mΩ/11mΩ 13mΩ/11mΩ 13mΩ/11mΩ 13mΩ/11mΩ 13mΩ/11mΩ 13mΩ/11mΩ
・高轉換效率：
96%， VIN=7.2V，VOUT=16V， IOUT=2A；
91%， VIN=3.3V，VOUT= 9V， IOUT=3A；
・兩種調制方式 ：輕載條件的脈頻調制（ 輕載條件的脈頻調制（ PFM ）和強 ）和強 制脈寬調試（ PWM ）
・可調節的開關頻率： 200k -2.2M 2.2M
・可編程軟啟動
・集成輸出關斷的柵極驅動
・關斷 狀態， VIN 低功耗， 低功耗， <1ua <1uA
・逐周期過流保護，過溫保護
・DFN20，4.5mm*3.5mm 無鉛超薄封裝
應用
・藍牙音箱・便攜式音箱
・快充移動電源・電子煙
・USB TYPE-C 電源傳輸・拉桿音箱
・平板電腦，筆記本電腦・POS機終端
引腳信息

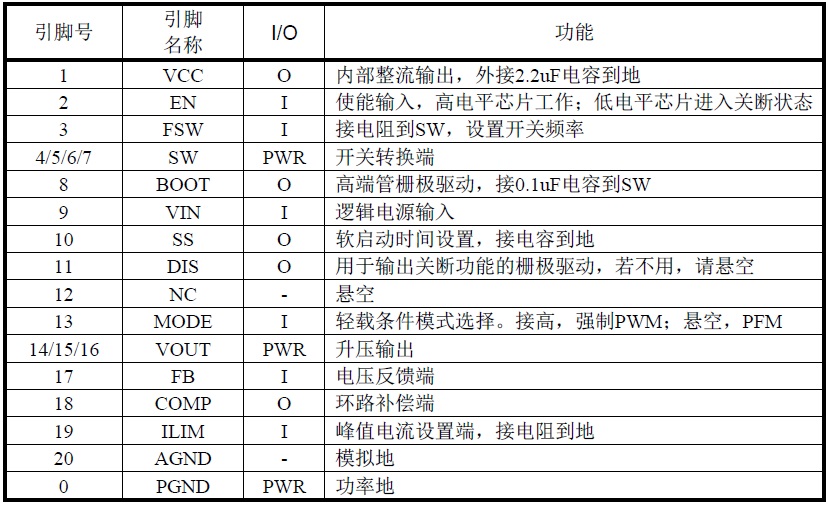

引腳定義
典型應用圖
