| 帶觸覺反饋的PowerHap壓電執行器 |
|
|
| 文章來源：永阜康科技 更新時間：2018/3/27 11:47:00 |
在線咨詢： |
| |
全新尺寸，非凡性能,無與倫比的加速度、力和響應時間，緊湊且功能強大的壓電技術，空前的觸覺反饋質量，適合各種應用且能耗極低

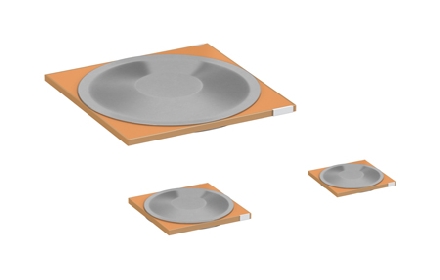

創新型帶觸覺反饋和集成傳感器功能的PowerHap™壓電執行器現已有三款緊 湊型產品面市：2.5G，7G和15G。在100 g的負載下，三款產品能分別產生 2.5 g, 7g和15g的超高加速度。這些元件在力和響應時間方面均具有無與倫比 的性能，可提供前空前的觸覺反饋質量。這款結構緊湊且功能強大的執行器
通過結合各種人類觸角的敏感性，大大增強人機交互 (HMI) 的傳感體驗。
帶觸覺反饋的PowerHap™執行器的基礎是帶無游離的銅內電極的多層壓電板。正是憑借多層壓電板技術，PowerHap™ 執行器能通過相對較低的工作電壓驅動：高達60 V或120 V（由型號決定）。啟動時，壓電板僅沿z軸略微擴張，并在因 定量的壓電效應作用下沿x軸和y軸收縮。該類型元件在壓板兩側采用镲片作為操作桿，以在z軸上將收縮量擴大到15倍。
關鍵技術數據
|
類型
|
尺寸
|
額定電壓
|
加速度期望值*
|
最大反饋力
|
最大位移量
|
|
|
[mm]
|
[V]
|
[g]
|
[N]
|
[µm]
|
|
2.5G
|
9.0 x 9.0 x 1.25
|
0 至 60
|
2.5
|
5
|
35
|
|
7G
|
12.7 x 12.7 x 1.9
|
0 至 120
|
7
|
10
|
65
|
|
15G
|
26 x 26 x 2.4
|
0 至 120
|
15
|
20
|
>200
|
* 100 g負載
與偏心旋轉電機執行器 (ERM) 和線性諧振執行器 (LRA) 等常規電磁制動器相比，PowerHap™具有極佳的加速度和力，較低的的插入高度和最短的響應時間，并且每次點擊能耗極低，分別為1 mJ, 3 mJ和8 mJ。這是一款一體化的集成傳感功能的獨立元件。
有別于傳統的電磁執行器，PowerHap™執行器可激發范圍為1 Hz 至300 Hz的刺激。因此，對主要人類機械感受器的定 制觸覺反饋而言，這類觸覺壓電執行器無顯著的頻率和幅度限制。因此，該新型執行器使設計師能夠定制地開發用戶希 望從尖端的人機交互中獲得的高清晰觸覺反饋配置文件。PowerHap™用于車輛、智能手機和平板電腦、家電、自動取 款機 (ATM) 和自動售貨機、游戲控制器、工業設備以及治療器械等。
主要應用
車輛、智能手機和平板電腦、家電、自動取款機 (ATM) 和自動售貨機、游戲控制器、工業設備以及治療器械
主要特點和優勢 加速度高 反饋力強
位移量大極低插入高度 反應時間小于1 ms 單次點擊能耗低 |
| |
|
|
|
|
|
| |
| |
| |
 |
