| 設計時我們可能會將多個音頻功率放大器連接至一個輸出電路，目的是復用不同 源，或者連接一個外部放大器來延長電池使用時間。另外，我們還可能會將一個 放大器輸出無意中連接至另一個放大器輸出或者電源。所有這些連接都會迫使 APA 輸出電壓異常，從而損壞 APA。要避免此類損壞必須注意一些限制因素， 而本文對這些限制的原因進行了解釋說明。
無論 APA 是開啟還是關閉都會發生這種損壞現象。APA 開啟時，大多數 APA 的輸出都受到短路保護 (SCP) 或過電流保護 (OCP) 電路的保護，但是 APA 可 承受的電壓范圍仍然相同。一般而言，強制進入 APA 輸出的電壓必須作如下限 定以避免出現 APA 損壞： 不應強制 APA 輸出超出 APA 正電源電壓（VDD 或 VCC）以上 0.3V， 或者其負電源電壓（基準電壓或 VSS）以下 -0.3V。 不得強制 APA 輸出超過 APA 產品說明書額定電源電壓的絕對最大額定 值。 APA 如何響應強制進入其輸出的電壓關閉時，APA 在其輸出有不同的電阻，范圍從幾歐姆到高阻抗時的數千歐姆。如果連接至 APA 輸出的外部音頻源可以驅動這種電阻，則其會推動 APA 輸出的電壓。 開啟狀態時，大多數 AB 類器件都有 SCP 持續電流限制。APA 將其輸出保持 在計劃輸出電壓電平，直到其被另一個源強制進入 SCP 或 OCP。之后，它繼 續吸取其限流，但其輸出電壓受到另一個源的控制。如果 APA 繼續吸取其限流， 則它可能會過熱，并且會轉入熱關閉。它的輸出電壓完全受另一個源控制。APA 充分冷卻后，它會重新開啟，同時只要不斷開外部源連接這一循環就不會停止。 典型的 D 類 APA 將其輸出保持在其計劃輸出電壓電平，直到它被強制進入 SCP 或 OCP 為止。那么，只要出現一定的電壓限制它便關閉，其輸出電壓受 到另一個源的控制，且沒有吸取較大的電流。逐周期 OCP 的 D 類 APA 一般 會表現如一個持續電流限制器，直到其關閉為止。 損壞發生的方式
如果在關閉時另一個源連接至一個 APA 輸出，則它會強制 APA 輸出跟隨其電壓。如果 APA 為開啟狀態，且另一個源可為強制 APA 進入 SCP 或 OCP 提供足夠的電流，則另一個源會強制 APA 輸出跟隨其電壓。可以有幾種不同的損壞方式。 正向偏置主體二極管

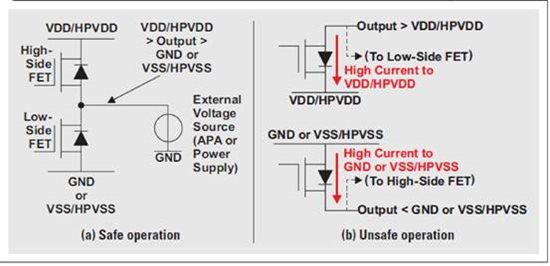

單電源 APA 在正電源（通常稱作 VDD 或 VCC）和基準電壓之間運行。輸出 器件為一些帶主體二極管的 FET，其在正常運行中為反向偏置。如果這些二極 管中的一個變為正向偏置并且攜帶過大電流，則正常運行中為反向偏置的主體二 極管（請參見圖 1）就會被損壞。單電源 APA 被強制超出 VDD（或 VCC）以 上 0.3V 或者基準電壓以下 -0.3V 時，出現這種情況。 圖 1 正向偏置主體二極管的電流傳導
圖 2 推動 APA 電源電壓超出其限制

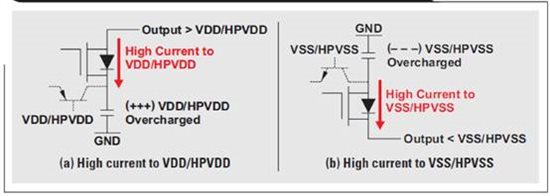

TI DirectPath™ 運行在正電源（通常稱作 VDD）和負軌（通常稱作 VSS，一般 產 生 自 開 關 電 路 VDD ） 之 間 ， VSS 的 量 級 一 般 低 于 VDD 的 量 級 。 一 些 DirectPath APA 將 主 VDD 調 節 至 更 低 電 平 ， 得 到 其 輸 出 HPVDD ， 并 自 HPVDD 產生一個負軌 HPVSS 來控制最大輸出功率。如果 DirectPath APA 的 輸出被強制超出 VDD/HPVDD 以上 0.3V 或者 VSS/HPVSS 以下 -0.3V，其中 的一個主體二極管可能會變為正向偏置并攜帶過大電流，從而損壞該二極管。 電源過電壓 即使外部電源電流 不損壞主體二 極管，但它 們可能會流至 VDD/HPVDD 或VSS/HPVSS（請參見圖 2）。VDD/HPVDD 和 VSS/HPVSS 一般只獲取電流，因此二極管電流可能會使電源電壓超出其絕對最大額定值，并因此可能會損壞APA 和/或電源組件。 表 1 或許會有助于理解各種 DirectPath APA 的不同電源。通過將其產品說明書 資料同該表進行對比，我們可以確定此處未涉及器件的電源。電源標識可能會與 表中所示標識不同。 |
